Infraroodcamera bij warm water en leidingen

Waarom past een infraroodcamera bij warm water?

Een infraroodcamera is een thermografische camera die wij gebruiken om de warmte van leidingen en installaties zichtbaar te maken. Zij is bij uitstek geschikt voor leidingen waar warm water door stroomt. Warm water geeft warmte af aan alles om zich heen. Lekt een leiding, dan verwarmt het weglekkende water de dekvloer, de wand of het plafond rondom het gat. Dat warme gebied is op het scherm duidelijk te zien, ook als er aan de buitenkant nog niets te merken valt. Is de basis van de techniek nog niet duidelijk? Lees dan eerst hoe een thermografische camera werkt.

Hoe vinden wij een lek in een warme leiding?

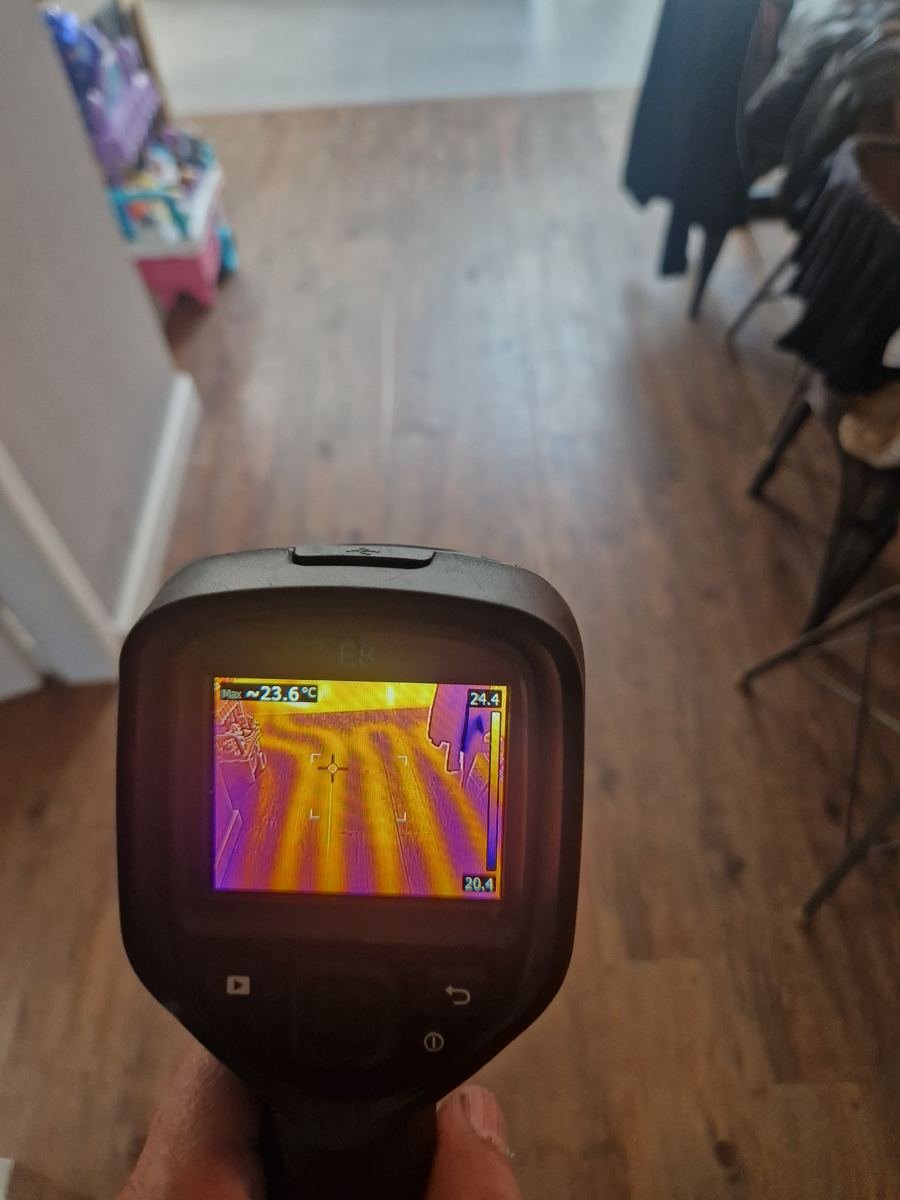

Bij warme leidingen begint het onderzoek met het in beeld brengen van het leidingverloop. Laten wij het systeem een tijd warm lopen, dan lichten de leidingen zich af tegen de koudere vloer. Daarmee weten wij waar ze liggen, zonder te hoeven raden of te boren. Pas daarna zoeken wij naar afwijkingen: een plek waar de warmte zich uitbreidt of juist een leiding die plotseling ophoudt warm te zijn.

1. Systeem opwarmen. Cv of warmwatervoorziening draait, zodat de leiding goed warm wordt.
2. Scannen. Wij lopen vloeren, wanden en plafonds af en leggen opvallende plekken vast.
3. Afwijking beoordelen. Is het een lek, of gewoon een leiding die dicht onder het oppervlak ligt?
4. Bevestigen. Met een drukproef of leidinglokalisator controleren wij de bevinding.

Voor welke installaties gebruiken wij het?

• Vloerverwarming: de slangen en de natte of koude plek in de lus. Zie lekdetectie bij vloerverwarming.
• Cv-leidingen: radiatorleidingen in vloer en wand, zie cv-lekkage opsporen.
• Warmwaterleidingen naar keuken, douche en boiler.
• Warmtelekken in het leidingwerk, zie warmtelek opsporen.

Wat kan de infraroodcamera niet?

Bij een koude waterleiding is er weinig temperatuurverschil, dus is de camera daar minder bruikbaar. Dikke dekvloeren dempen het beeld. Ook loopt een leiding soms zo diep dat de warmte het oppervlak niet bereikt. In die gevallen schakelen wij over op akoestisch onderzoek of traceergas. Een goede inspecteur zegt u eerlijk wanneer een techniek niet past, en kiest dan een andere.

Welke signalen wijzen op een lek in een warme leiding?

Een lek in een warmwater- of cv-leiding geeft vaak eerst kleine signalen, lang voordat er een plas ontstaat. Let op de volgende tekenen:

• De cv-druk daalt en u moet regelmatig bijvullen.
• Een deel van de vloer voelt warmer aan dan de rest, ook als de verwarming uit staat.
• Tegels, laminaat of parket gaan opzetten of krijgen een vochtrand.
• De gas- of warmtekosten stijgen zonder dat u meer stookt.
• Het ruikt muf in een ruimte waar niets zichtbaar nat is.
• Een radiator wordt maar half warm, terwijl de ketel gewoon werkt.

Herkent u er een of meer? Dan is een onderzoek zinvol voordat de schade groter wordt. Ruikt u gas of gaan er CO-alarmen af, dan is dat geen onderzoeksafspraak: ga eerst naar buiten, zet ramen open, bel bij gasgeur de netbeheerder (storingsnummer gas 0800-9009) en bij acuut gevaar of klachten 112.

Wat is het verschil tussen de drie camera-pagina’s?

Alle drie meten zij temperatuur, maar wij gebruiken ze met een ander doel. Deze tabel zet het naast elkaar:

Doel	Waar kijken wij naar?	Pagina
Warm water en leidingverloop	Warme leidingen, vloerverwarming, cv	Deze pagina
Beeld leren lezen	Vormen, overgangen, uitsluiten van storing	Thermografische camera
Gebouw, isolatie en dak	Natte isolatie, plafond, dakconstructie	Warmtebeeldcamera

Wat kunt u voorbereiden bij een cv- of vloerverwarmingslek?

1. Zet de verwarming op een normale stand en laat het systeem gewoon draaien. Zet de thermostaat niet extra hoog.
2. Noteer de cv-druk op de ketel en wanneer u moest bijvullen.
3. Maak vloerdelen vrij, zodat de inspecteur de vloer kan afscannen.
4. Laat ons weten of de vloer is verbouwd of er leidingen zijn vervangen.
5. Heeft u een tekening van de leidingen of van de vloerverwarming? Houd die bij de hand.

Een tekening is geen vereiste. Zonder tekening zoeken wij het leidingverloop zelf, bijvoorbeeld met de leidinglokalisator.

Hoe ziet een onderzoek er in de praktijk uit?

Stel dat de cv-druk steeds zakt en de vloer in de woonkamer op één plek warm aanvoelt. De inspecteur laat het systeem eerst opwarmen. Daarna maakt hij een overzichtsbeeld van de vloer, zodat het leidingverloop zichtbaar wordt. Waar de warmte plots breder uitwaaiert dan de rest van de lus, markeert hij de plek. Vervolgens controleert hij die lus met een drukproef. Pas als beide metingen hetzelfde laten zien, noemt hij de plek in het rapport. Zo weet uw installateur waar hij moet beginnen, en hoeft hij niet de hele vloer open te maken.

Wat ziet u en wat krijgt u?

Terwijl wij werken, laten wij u de beelden zien. U ziet het warme leidingverloop en de plek die afwijkt. Zonder breken. In het rapport staan de infraroodbeelden, foto’s van dezelfde plekken, de vermoedelijke plaats van het lek en een duidelijk advies. Uw installateur kan dan met een kleine opening gericht herstellen. Wij herstellen zelf niet.

Wat kost het?

De prijs weet u voordat wij komen: € 495 voor particulieren en vanaf € 595 voor bedrijven (beide excl. btw). Voorrijkosten, rapport en telefonisch advies zijn inbegrepen, voor maximaal 2 uur werk.

Loopt het onderzoek toch uit, dan overleggen wij eerst met uw verzekering voordat wij verdergaan.

Meer techniek nodig? Een overzicht vindt u op lekkage opsporen. Voor warmte in isolatie en daken kijkt u bij de warmtebeeldcamera. Wilt u direct advies, bel 085-00 43 811.
